1. red de comunicación de datos
una red de comunicación de datos es un sistema de comunicaciones en el que un conjunto de medios técnicos organizados permite comunicar y transmitir información.
un sistema de comunicaciones es cualquier conjunto de elementos que permiten transmitir información desde un punto a otro.
las redes se clasifican según el tipo de medios utilizados para transmitir:
red de telefonía: formada por todos los elementos que permiten realizar una comunicación telefónica.
red telegráfica: constituida por todos los elementos que permiten enviar y recibir un telegrama.
red de ordenadores: conjunto de ordenadores o dispositivos ordenados entre si que pueden intercambiar información.
elementos de la comunicación:
emisor: elemento encargado de generar y transmitir información.
receptor: elemento que recibe e interpreta la información.
mensaje: el mensaje que el emisor transmite al receptor.
canal de transmisión: el medio a través del cual circula el mensaje (cable, aire...).
medios de transmisión:
guiados (vía física): a través de un sistema de cableado que puede ser mas o menos complejo. Es el medio mas común para redes pequeñas
no guiados (vía inalambrica): mediante dispositivos emisores y receptores de ondas. Los métodos inalambricos van desde una conexión WIFI o por bluetooth, hasta las comunicaciones vía satélite.
componentes hardware de una red:
equipos: aparatos utilizados por el receptor y el emisor para comunicarse.
tarjeta de red: componente que debe integrarse en el equipo para conectarlo a la red.
dispositivo de interconexion: elementos utilizados para comunicar varias redes o fragmentos de redes, así como gestionar equipos dentro de la propia red.
cableado: cables utilizados para interconectar todos los elementos de la red.
componentes software de una red:
software terminal: engloba tanto el sistema operativo como una aplicación que gestione el trafico de redes.
software de dispositivos: habitualmente se trata de firmware y es especifico de impresoras, routers, switches... .
protocolo y estándares de red: son el conjunto de normas que rigen el comportamiento de las redes de datos, mientras que la definición y organización de las acciones constituye el estándar de red. Un estándar de red es un modelo que agrupa unas operaciones perfectamente coordinadas mediante protocolos.
El modelo de referencia OSI: es un modelo teórico que se implemento distribuyendo las operaciones en siete capas. Posteriormente, la arquitectura TCP/IP redujo el modelo OSI a cuatro capas; cuando fue llevado a la practica supuso la base de la actual conexión a Internet. Aquí tienes la comparativa entre el modelo OSI y la arquitectura TCP/IP.
el estándar que define la tecnología ethernet es el IEEE 802.3
IEEE 802.3: Es un estándar para redes locales (LAN) del que posteriormente ha derivado el estándar 802.11, empleado para redes LAN inalambricas (WLAN).
direccionamiento:
identificación de los equipos en la red: todos los equipos que forman parte de una red, así como sus dispositivos de interconexion, a partir de la capa de red (OSI), tienen asignada una dirección IP.
la dirección IP: es una etiqueta numérica que se asigna a un elemento de la red para obtenerlo e identificarlo dentro de ella. En función del protocolo que se use, existen dos tipos:
IPv4 (32 bits): representada por cuatro bloques de números comprendidos entre 0 y 255 separados por puntos (es el mas empleado en la actualidad).
IPv6 (128 bits): representada por 32 dígitos hexadecimales separados por dos puntos en 8 bloques de 4 dígitos.
mascara de subred: cada dirección IP lleva asociada una mascara de subred, cuyo cometido es definir la porción de la dirección IP que identifica la red a la que pertenece el equipo o el dispositivo, lo que permite segmentar la red. Así, una dirección IP puede permanecer a una subred u otra en función de su mascara de subred.
2. tipos de redes: clasificación
según su tamaño (área de distribución):
PAN (redes de área personal): se trata del entorno del usuario y lo dispositivos con los que interactua ( portátiles, teléfonos móviles...).
LAN (redes de área local): redes pequeñas que proporcionan servicios a usuarios dentro de una estructura común ( un hogar, un centro, una empresa...).
MAN (redes de área metropolitana): varias redes LAN interconectadas por distancias cortas ( sucursales de una empresa en la misma ciudad).
WAN (redes de área extensa): redes LAN interconectadas por distancias largas ( sucursales de una empresa en varias ciudades).
Internet: red de redes. Es una red distribuida, de dimensión mundial, que utiliza las redes anteriores para comunicarse con un recurso u otra red fuera de su organización.
según el propietario de la red:
redes publicas: de dominio publico, cualquiera puede acceder a ellas.
redes privadas: propiedad de una empresa o un particular y, normalmente, adecuada a sus necesidades.
redes dedicadas o mixtas: de titularidad publica, pero de uso exclusivo para determinado grupo de usuarios. Redes de hospitales.
según la cantidad de nodos que reciben la información (tecnología de transmisión):
redes de difusión (broadcasting): el canal de comunicaciones es compartido por todos los nodos de la red, por lo que cuando uno de ellos transmite, la información es recibida por todos los demás. Aunque todos los nodos reciben el mensaje, no tiene por que ir dirigido a todos ellos. Existen tres tipos de mensaje: unicast, multicast y broadcast.
redes conmutadas (punto a punto): la información es recibida únicamente por un nodo de la red. Puede ser de dos tipos:
conmutación de paquetes: cada mensaje se divide en trozos llamados paquetes, que se envían por diferentes cambios hasta el nodo destino.
conmutación de circuito: antes de enviar el mensaje, se establece uno de los caminos existentes entre fuente y destino como camino dedicado, llamado circuito. Mientras se realiza la transmisión, el circuito es de uso exclusivo, impidiendo que ninguna otra fuente pueda transmitir a través de este.
3. topologias de red
es la distribución física de los equipos en la red y la manera de interconectarlos.
tipos de topologias:
topologia en bus: todos los equipos tienen un canal comun
topologia en anillo: cada uno se conecta con sus nodos adyacentes formando un anillo.
topologia en estrella: todos los equipos están conectados a un nodo central que se encarga de distribuir, conmutar y controlar el flujo de datos.
topologia en arbol: conjunto de redes en estrella interconectadas a un bus
topologia en malla: cada equipo se conecta con uno o mas equipos de la red.
4.2. dominio
es el conjunto de computadoras conectadas en una red informática que confían a uno de los equipos ( el controlador de dominio) la administración de los usuarios y los privilegios que poseen.
controladores y subcontroladores: suele ser único en redes pequeñas. Si la red es grande, suele ser necesario un segundo equipo dependiente del primero, el subcontrolador de dominio, para descargar en el parte de las tareas del controlador; de esta manera se divide la red en subdominios, con controladores diferentes.
servidores: sirven a los usuarios y a las computadoras de la red para otras tareas como: resolver las direcciones DNS, almacenar las carpetas de los usuarios, realizar copias de seguridad... por ello, a estos equipos se los llama también servidores.
servicio de DHCP, puerta de enlace predeterminada, direcciones de servidores DNS
usuarios y grupos del equipo: hay que diferenciar entre los usuarios y los grupos locales del equipo en el que se trabaja, y los usuarios y grupos del dominio, que tienen la capacidad de trabajar en cualquier equipo del dominio.
5. redes inalambricas
las redes inalambricas, WLAN, sustituyen una gran parte de la conexión cableada por dispositivos emisores y receptores de ondas.
dispositivos de interconexion inalambrica
repetidor: trabaja a nivel 1 del modelo OSI. Su función es únicamente amplificar la señal inalambrica a puntos de la instalación donde no llegue o lo haga con dificultad.
punto de acceso (WAP): trabaja a nivel 2 del modelo OSI, Tiene como fin dar acceso a otros equipos de la red a través de el.
router inalambrico: trabaja a nivel 3 del modelo OSI. Interconecta equipos pertenecientes a distintas redes.
modalidades de infraestructura inalambrica:
pueden conectarse de dos modos:
Ad hoc: la red esta descentralizada y cada equipo se conecta con los que están en su zona de alcance. La infromacion va directamente del emisor al receptor, sin que existan dispositivos de interconexion para gestionar la comunicación.
infraestructura: la red esta organizada mediante el uso de uno o varios dispositivos de interconexion que funcionan como mediadores en la comunicación de los equipos.
configuración de una red inalambrica: la configuración de una red inalambrica consiste en asignar a todos sus elementos de interconexion, los parámetros adecuados para que la señal pueda circular de forma eficiente y segura por toda la red.
nombre de la red: se suele denominar con las siglas SSID, en alusión al código incluido en todas las transmisiones de la red inalambrica para identificarlas como suyas.
canales: el estándar inalambrico IEEE 802.11 establece que todos los dispositivos inalambricos deben emitir en la banda de 2,4 GHz o de 5 GHz.
protocolo: los elementos de interconexion deben funcionar según un protocolo.
seguridad: la red puede ser publica o privada
seguridad inalambrica: en una WLAN la información circula por el aire, por lo que es accesible para todos los usuarios que estén en el área de cobertura de esa señal para proteger la comunicación se utilizan las siguientes medidas:
cifrado de datos: todos los datos que se transmiten se cifran previamente para que los usuarios ajenos no tengan acceso a la información transmitida.
control de acceso: consiste en restringir el acceso a la red mediante listas de control de acceso (ALC) de las direcciones MAC de las tarjetas inalambricas.
6 impresoras en red
la opción de compartir impresoras permite optimizar este recurso de la red.
impresora local: esta conectada a un equipo de forma local y este la comparte con los usuarios de la red. La impresora se considera un recurso, igual que los archivos o las unidades, por lo que se comparte del mismo modo.
impresora de red: se conecta directamente a la red, como si se tratara de un equipo mas, por lo que lo habitual es que se controle desde el servidor. al no depender de un equipo, siempre que este encendida se encontrara disponible.
impresora con servidor de impresión: es la solución ideal cuando las impresoras no pueden ir directamente a la red. Se trata de un dispositivo que admite conexiones USB, en paralelo y ethernet, y que permite integrar impresoras sin conexión Ethernet en la red. El servido de impresión, en principio, esta orientado a redes no domesticas.
buscar una impresora compartida: la conexión a una impresora compartida no es automática, ya que el equipo debe conocer cual es su ubicación para poder acceder a ella. Si no se conoce la ubicación exacta de la impresora dentro de la red, el sistema operativo ofrece la opción de buscarla.
definiciones:
switch: es un aparato que conecta todos los equipos a la red distinguiéndolos por la direccion IP
hub: es un aparato que conecta los equipos a la red no diferenciando a los quipos mandando la misma información a todos los equipos
switch/hub: el switch distingue entre los equipos el hub no
modem: es un dispositivo que convierte las señales digitales en analógicas y vicebersa

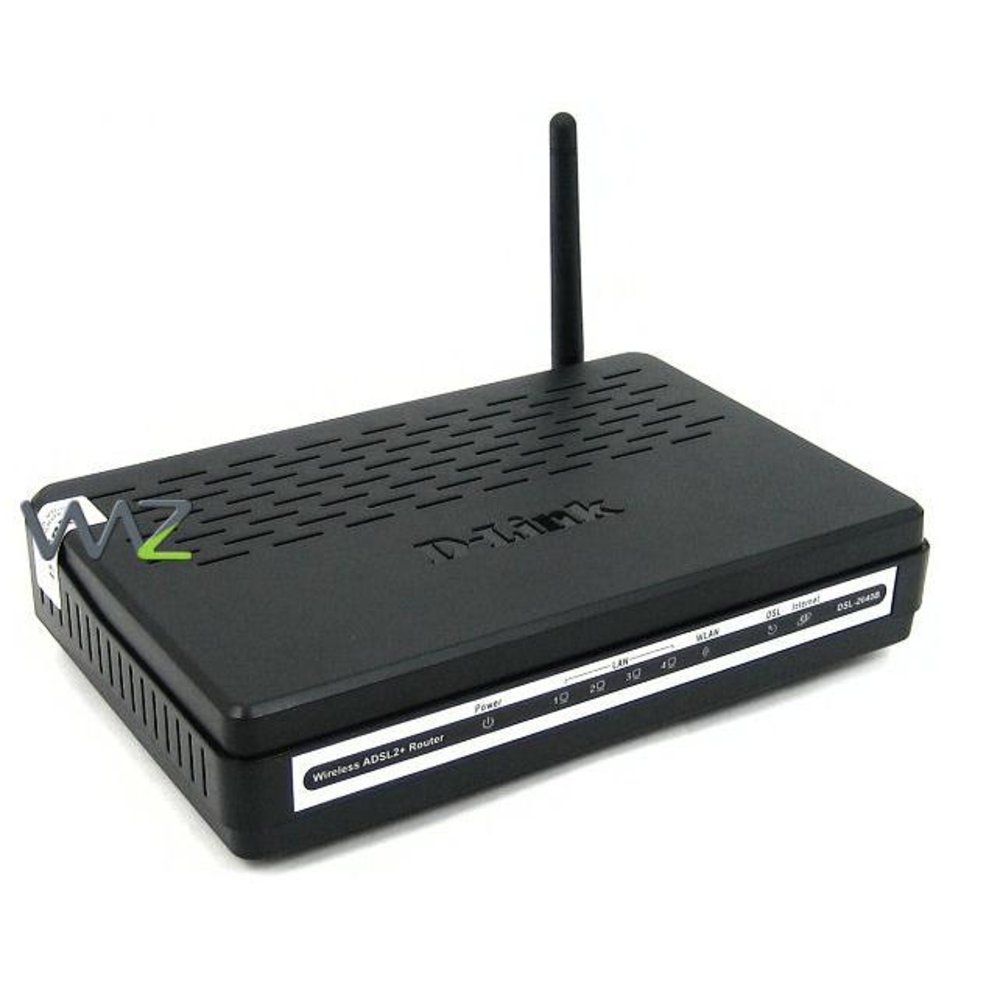

router: es un dispositivo que interconecta equipos que funcionan en un marco de red y su función es designar una ruta para cada paquete de datos dentro de una red informática
modem/router: los dos comunican y interconectan a los equipos pero el router organiza los paquetes de datos desde el host al destinatario
punto de acceso (wap): es un dispositivo que interconecta equipos de comunicación inalámbricos para formar una red inalámbrica que interconecte dispositivos móviles o tarjetas de red inalámbricas
repetidor: es un aparato que de forma inalámbrica permite extender la señal donde el router no es capaz de llegar
PLC: es un aparato que mediante la red eléctrica la transforma en una red de datos de alta velocidad permitiendo extender la señal
wap/repetidor/plc: en un repetidor se necesita la conexión inalámbrica en un plc se necesita la conexión ethernet para que funcionen y un punto de acceso (wap) interconecta equipos inalámbricos para formar una red inalámbrica.
actividades finales
1. repetidores, puntos de acceso (wap) y routers inalambricos
2. porque llegara un memento en el cual se quede obsoleto y va a tener que ser renovado por otro nuevo como el IPv6
3. redes pan: wifi, lan: un hogar, man: sucursales de una empresa en la misma ciudad, wan: sucursales de una empresa en varias ciudades, internet.
4.
topología en estrella: fácil de diseñar e instalar pero si falla el nodo central se cae
topología en árbol: permite fácilmente el crecimiento de la red pero el fallo de un concentrador conlleva el fallo de toda la rama que conecta
topología en bus: topología sencilla y barata pero sensible a errores
topología en malla: al estar cada nodo conectado a los demás, tiene una gran fiabilidad y flexibilidad pero el numero de nodos es limitado, pues de lo contrario el numero de enlaces se dispararía.
topología en anillo: evita las colisiones pero es cara y compleja, por lo que esta en desuso.
5.
repetidor: su funcion es únicamente amplificar la señal inalámbrica
punto de acceso (wap): tiene como fin dar acceso a otros equipos de la red a través de el
router inalámbrico: interconecta equipos pertenecientes a distintas redes
6.
porque la información esta visible paro todo el mundo y se puede proteger mediante un cifrado de datos y un control de acceso
7.
a) sirve para crear un punto de acceso desde la red eléctrica para amplificar la señal asemejándose a un repetidor
b) que es barato y no tienes que no tienes que comprar ningún repetidor de señal caro solo hay que conectarlo a la linea de transmisión de energía eléctrica.
c) cuando una familia contrata un servicio y despues no puede cubrir toda la casa provocando baja señal en algunos puntos.
8.
TP-link TL-PA4010P
precio: 39,90
características: velocidad de transferencia de datos de hasta 600 mbps para 300 metros, un ahorro de energía del 85% y no requiere configuración
9.
conexión local, conexión directa a la red y mediante un servidor de impresión.
ventajas local:
desventajas local: necesitan que el equipo este operativo para poder usarlas
ventajas red: al no depender de un equipo siempre que se encuentre encendida se encontrara disponible
desventajas red: necesita conexión ethernet y es mas cara
ventajas servidor: admite USB en paralelo y ethernet y permite integrar impresoras sin conexión a la red
desventajas servidor: no esta orientado a redes domesticas
